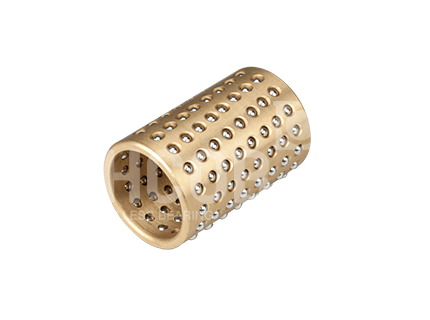

FZH（铜基）、FZL（铝基）、FZP（树脂基）钢球保持固，分别以铜合金、硬铝合金、POM树脂为基体，并在其外圆表面上，加工出排列有序、大小适当，形状特殊的孔穴，在其孔穴中镶入滚动轴承钢球。口采用最新的沟槽圆周锁球工艺，有效地解决了传统式锁球和压痕式锁球不能完全防止钢球脱落的难题。孔底加工出90°止口使钢球在孔内自由转动而不脱落。由于钢球的直径大于保持圈的壁厚，所以在使用时钢球高出保持圈内、外圆表面，直接与相配的孔与轴接触，使基体(保持圈)浮于中间，并且相配的孔与轴半径之差小于钢球直径。
点击下载电子尺寸表
1.导套：材料GCrl5、YB9，热处理，硬度HRC62~66，技术条件按GB/T12446与轴配合应具有0.01-0.02径向过盈量，表面粗糙度为∨0.05
2.轴：材料GCrl5、YB9，热处理，硬度HRC62~66，技术条件按GB/T12446，轴的公差采用h5，表面粗糙度为∨0.05

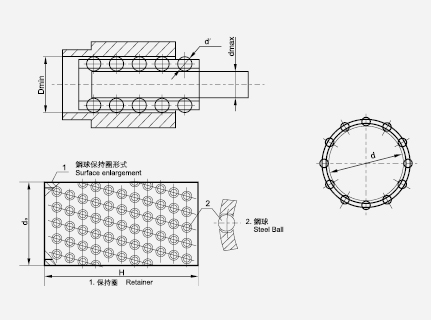

3.测量：用通用的测量手段（气动量仪、外径干分尺、内径千分表等）测量轴导套和钢球的尺寸偏差值，即可求出配合后的过盈量，即Ymax=dmax+2d'-DmIn,要求过盈量为0.01-0.02mm
| 性能指标 | 有关数据 |
|---|---|
| 最大动载 P | 30N/mm² |
| 相配间隙 | 0.8~1.2mm² |
| 最大线速度 V | 6 |
| 摩擦系数 μ | 0.01~0.08 |
| 钢球直径的偏差 | 20~40 |
